TTL Übersicht
Überblick Stromleser TTL
Dieser Leitfaden behandelt Installation, Konfiguration und Skripterstellung für Stromleser TTL Leseköpfe zur Überwachung eines oder mehrerer Stromzähler mit dem stromleser.tasmota 2.
Was ist TTL Übersicht?

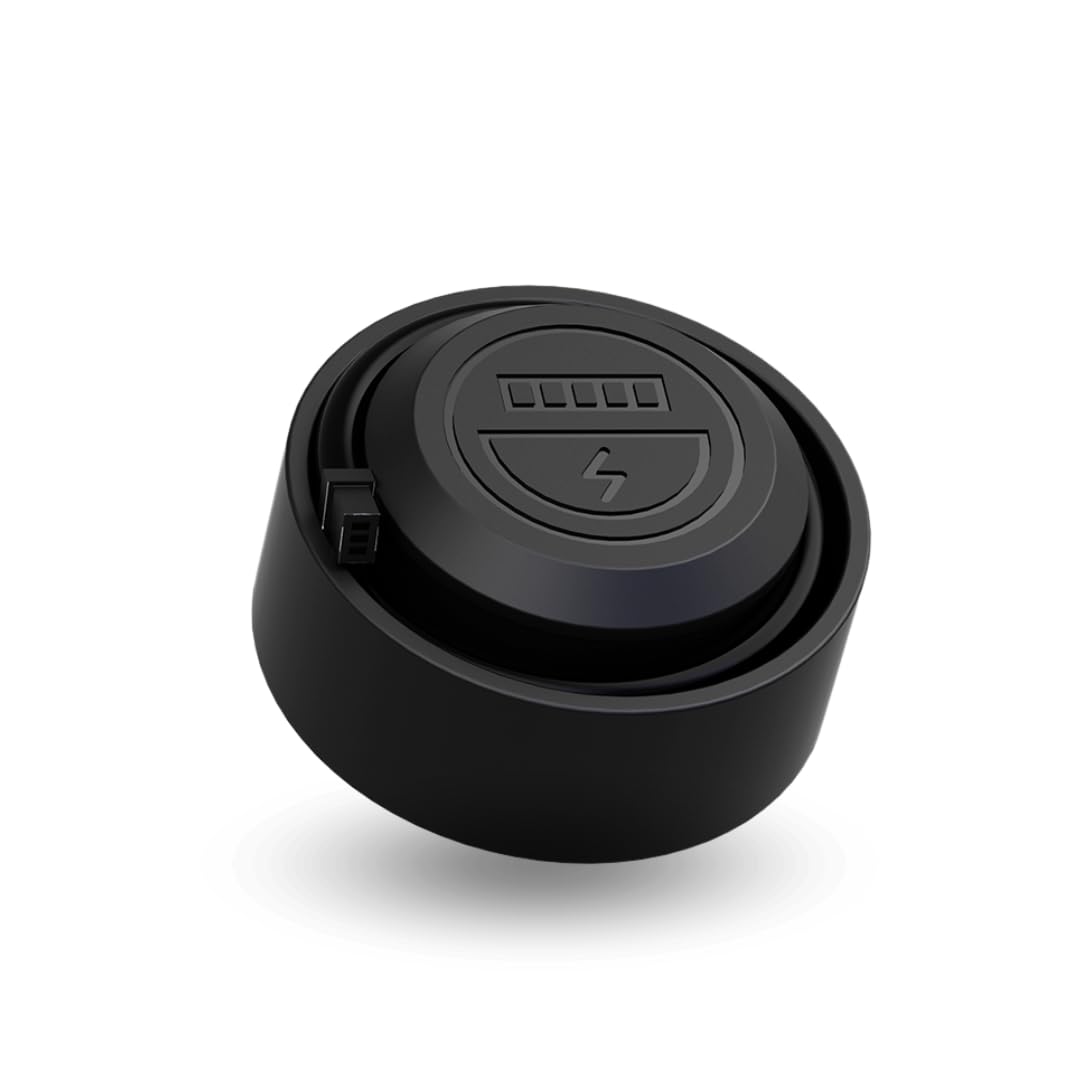

- Infrarot (IR) Lesekopf für digitale Stromzähler.
- Liest Daten über die optische (D0) Schnittstelle und wandelt sie in TTL-Seriendaten um.
- Kann an Mikrocontroller, WiFi-Module oder Smart-Home-Systeme angeschlossen werden.
- Unterstützt die Überwachung mehrerer Zähler: Der stromleser.tasmota 2 hat 2 TTL-Anschlüsse. Zusammen mit dem eingebauten Lesekopf liest er bis zu 3 Zähler gleichzeitig.
TTL-Anschlüsse des stromleser.tasmota 2
| Anschluss | RX-GPIO | TX-GPIO | Zähler |
|---|---|---|---|
| Standard-Anschluss (intern, eingebauter Lesekopf) | IO3 | IO1 | 1. Zähler |
| TTL1 | IO5 | IO4 | 2. Zähler |
| TTL2 | IO7 | IO6 | 3. Zähler |
Hauptanwendungen
- Echtzeit-Energieüberwachung.
- Smart-Home-Integration für Automatisierung und Energiemanagement.
- Überwachung mehrerer Zähler gleichzeitig (Haupt-, PV- und Tarifzähler).
Vorteile
- Nicht-invasiv: Liest Zähler ohne Manipulation.
- Kosteneffizient: Eine Basisstation verwaltet mehrere Zähler.
- Echtzeitdaten: Kontinuierliche Messungen für genaue Überwachung.
- Skalierbar & zentralisiert: Erweiterbar, Daten können in einem Dashboard angezeigt werden.
Anwendungen
- Energieverbrauchsüberwachung in Haushalten und Gewerbe.
- Smart-Home-Automatisierung.
- PV-System-Überwachung.
Lieferumfang
- Stromleser TTL Lesekopf.
- TTL-Kabel (1 Meter).
- Installationsanleitung.
